刮板輸送機

刮板輸送機是輸送機的一種，它采用刮板鏈條牽引，使物料在槽內勻速均勻的輸送，從外形上看，它的中間槽可以是半封閉式的或全封閉式的，它有機頭、中間部和機尾部等三個部分組成，廣泛應用在煤礦、化學礦山、金屬礦山及電廠等行業，是目前市面上用來輸送物料的重要運輸工具。

產品用途

刮板輸送機主要用于煤礦薄煤層或極薄煤層、中厚或厚煤層和緩傾斜煤層炮采、普采、高檔普采、綜采綜放等工作面輸送煤炭，也可用于掘進巷道運輸和順槽運輸，配套采煤機時，刮板輸送機中部槽也是采煤機的行走軌道。

產品特點

1、由于刮板輸送機采用刮板鏈條牽引，所以在設計制作時所需的鋼材較多，因而它的造價成本較高。

2、刮板輸送機的整機機身較低，但是結構上非常結實耐用，能經受住煤炭、礦石或其他物料的沖、撞、砸、壓等外力，在安裝上也比較簡單。

3、刮板輸送機的機尾部如果沒有機殼保護，可將刮板插入料堆中，刮板就可自行取料輸送。

4、刮板輸送機對于工作的底面面板要求不高，可以適應不平或彎曲的面板，在輸送時可水平或傾斜輸送物料。

5、因為采煤機的運行軌道與刮板輸送機的差不多，所以刮板輸送機可兼作采煤機的運行軌道。

6、刮板輸送機在輸送長度上可任意進料或卸料，但是它不能長距離輸送物料。

7、刮板輸送機唯一的一個缺點就是在輸送物料時容易發生掉鏈、跳鏈事故。

工作原理

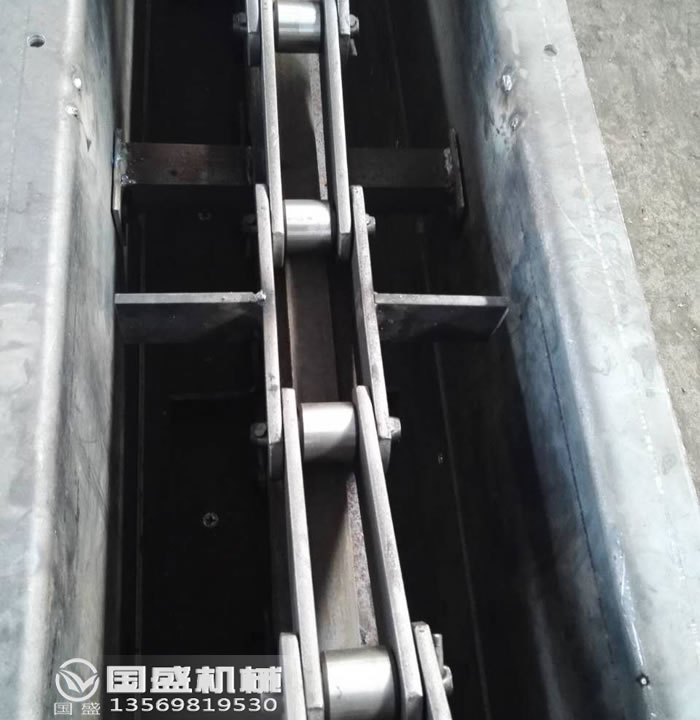

刮板輸送機的工作原理是將一定數量的刮板牢牢的固定在鏈條上，組成刮板鏈，使之成為輸送機械的牽引部件，輸送物料的溜槽為敞開式，而它要作為輸送機械的承受件，這樣一來，當機械開始啟動后，機頭轉動部位帶動它上面的鏈輪旋轉，刮板鏈繞過鏈輪作無級閉合循環運行，從而使牽引部件的刮板鏈帶動物料沿著承受部件的溜槽向前移動，直至到機頭部位將物料卸載。

使用環境條件

1.環境溫度在-10°C～+40°C之間。

2.無破環絕緣的氣體或蒸汽的環境中。

3.有甲烷和空氣混合物、煤塵等爆炸性氣體的環境。

4.海拔高度在2000米以下。

5.無長期連續滴水的地方。

技術參數

型號	設計長度（m)	輸送量（t/h)	鏈速（m/s)	裝機功率（kw)	圓環鏈規格（mm）	中部槽規格（mm)
SGD40/5.5V	40	40	0.5	5.5	板式鏈	2000×237×330
SGD280/7.5	40	30	0.63	7.5	10×40-B	1200×280×125
SGD280/11	60	30	0.63	11	10×40-B	1200×280×125
SGD320/17B	80	40	0.95	17	14×50-B	1200×320×150
SGD320/18.5	80	40	0.95	18.5	14×50-B	1200×320×150
SGD320/22	100	40	0.95	22	14×50-B	1200×320×150
SGD420/22	80	60	0.66	22	14×50-C	1200×420×150
SGD420/30	100	80	0.66	30	18×64-B	1200×420×150
SGD630/180	150	400	0.92	2臺×90	26×92-C	1500×630×222
SGD630/220	150	400	1.07	2臺×110	26×92-C	1500×630×222

型號	設計長度（m)	輸送量（t/h)	鏈速（m/s)	裝機功率（kw)	圓環鏈規格（mm）	中部槽規格（mm)
SGB320/18.5	80	40	0.59	18.5	14×50-B	1200×320×150
SGB420/22	80	80	0.88	22	14×50-B	1200×420×150
SGB420/30	100	80	0.88	30	14×50-B	1200×420×150
SGB520/30	100	100	0.88	30	14×50-B	1200×520×150
SGB420/40X	100	100	0.86	40	18×64-B	1500×420×150
SGB520/40	100	120	0.86	40	18×64-B	1500×520×150
SGB620/40T	100	150	0.86	40	18×64-B	1500×620×180
SGB620/80T	160	150	0.86	2臺×40	18×64-C	1500×620×180
SGB630/150C	200	250	0.86	2臺×75	18×64-C	1500×630×190
SGB630/180	150	400	0.92	2臺×90	22×86-C	1500×630×222
SGB630/220	150	450	1.0	2臺×110	22×86-C	1500×630×222
SGB764/264	150	600	1.12	2臺×132	22×86-C	1500×764×222

型號	設計長度（m)	輸送量（t/h)	鏈速（m/s)	裝機功率（kw)	圓環鏈規格（mm）	中部槽規格（mm)
SGZ630/220	150	450	1.0	2臺×110	22×86-C	1500×630×222
SGZ630/264	200	450	0.95	2臺×132	22×86-C	1500×630×222
SGZ730/220	180	500	1.0	2臺×110	22×86-C	1500×730×222
SGZ730/264	200	500	1.12	2臺×132	22×86-C	1500×730×222
SGZ730/320	200	700	0.95	2臺×160	26×92-C	1500×730×275(鑄焊）
SGZ764/264	150	600	0.95	2臺×132	26×92-C	1500×764×222
SGZ764/320D	200	700	0.95	2臺×160	26×92-C	1500×764×300(鑄焊）
